A106 Gr B 炭素鋼鋼管
ASTM A106 グレード B (A106 Gr.B) は、シームレス炭素鋼管高温高圧サービス向けに特別に設計されており、石油、化学、電力産業のプロセス配管で広く利用されています。{0}
この材料の中核となる技術的優位性は、その堅牢な機械的特性と厳密な化学組成にあり、最小引張強度を維持します。415 MPa (60,000 psi)最小降伏強度は240 MPa (35,000 psi)、必須のシリコン含有量は、0.10%以上(キルドスチールプロセスにより) までの動作温度での耐酸化性と耐クリープ性が向上します。427 度 (800 度 F).
製造精度に関しては、ASME B36.10M 寸法規格に厳密に準拠しており、肉厚の偏差が以下を超えてはいけないと規定されています。12.5%公称値を下回る。さらに、パイプの長さごとに次のような検査を受ける必要があります。水圧試験式 P=2St/D に基づく高圧蒸気や揮発性媒体を搬送する際の絶対的な構造的完全性を保証するための検査（または同等の非破壊検査）-。-
プロジェクトが ASTM 規格を満たしていることを確認してください。サンプルの材料試験レポート (MTR) と完全な ISO/API 認証パッケージをリクエストするには、ここをクリックしてください。
GNEE の供給範囲
標準：ASTM A106/A106M (高温サービス);ご要望に応じて、NACE MR0175/Sour Service に準拠できます。
学年： B
ODの範囲:NPS 1/8 インチ～NPS 48 インチ (10.3mm～1219.2mm)
WTの範囲:SCH 10 ～ SCH 160、SCH XXS; 1.24mm ～ 60mm (カスタムの厚さも利用可能)
長さの範囲:
SRL: 16 フィート - 22 フィート (4.8 メートル - 6.7 メートル)
DRL: 最小平均 35 フィート (10.7 m)
固定長: 5.8m、6.0m、11.8m、12.0m (20フィートから40フィート)
行列の終了:プレーンエンド、面取り (30 度 ±5 度)、ねじ込みおよび結合
コーティング：黒色ペイント/ワニス、防錆油、FBE、3PE/3PP、エポキシ コーティング、ジンクリッチ プライマー、または特殊用途向けの CRA クラッド/ライニング。-
A106 B級継目無管の機械的性質
| 学年 | 降伏強度、最小(psi/MPa) | 引張強さ、最小(psi/MPa) |
| グレードB | 35,000 / 240 | 60,000 / 415 |
A106 GrB パイプの化学成分
| 要素 | グレードB |
| カーボン(最大) | 0.30 |
| マンガン | 0.29 - 1.06 |
| リン (最大) | 0.035 |
| 硫黄(最大) | 0.035 |
| シリコン(分) | 0.10 |
| 注記 |
A106鋼管相当
| 製品タイプ | ASTM 規格 (米国) | EN規格（EU） |
| シームレスパイプ | ASTM A106 グレード B | EN 10216-2 P265GH |
| シームレスパイプ | ASTM A106 グレード A | EN 10216-2 P235GH |

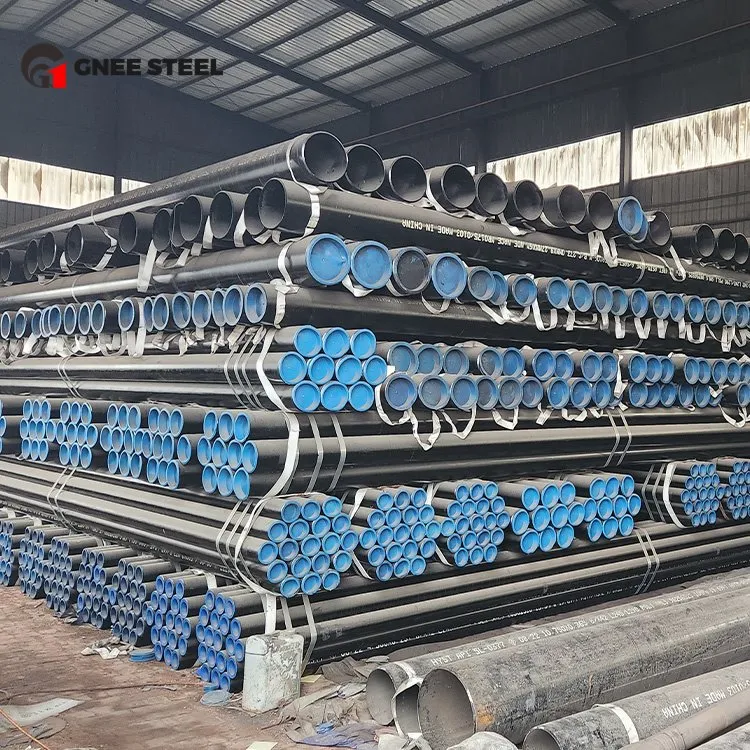

ASTM A106 グレード B シームレス パイプ在庫あり
A 106 Gr B パイプ外径
| 公称パイプサイズ (NPS) | 以上 | 下 |
| インチ[mm] | インチ[mm] | インチ[mm] |
| 1/8～1-1/2 [6 - 40] | 1/64 (0.015) [0.4mm] | 1/64 (0.015) [0.4mm] |
| 1-1/2以上から4[40 - 100] | 1/32 (0.031) [0.8mm] | 1/32 (0.031) [0.8mm] |
| 4以上8以上[100 - 200] | 1/16 (0.062) [1.6mm] | 1/32 (0.031) [0.8mm] |
| 8歳以上18歳以上[200 - 450] | 3/32 (0.093) [2.4mm] | 1/32 (0.031) [0.8mm] |
| 18 歳以上 26 歳以上 [450 - 650] | 1/8 (0.125) [3.2mm] | 1/32 (0.031) [0.8mm] |
| 26 歳以上 34 歳未満 [650 - 850] | 5/32 (0.156) [4.0mm] | 1/32 (0.031) [0.8mm] |
| 34 ～ 48 歳以上 [850 - 1200] | 3/16 (0.187) [4.8mm] | 1/32 (0.031) [0.8mm] |
比較表: ASTM A106 グレード B 対 ASTM A53 グレード B
| 特徴 | ASTM A106 グレード B | ASTM A53 グレード B |
| 主な設計目的 | 特別に設計された高温高圧-サービス。 | 汎用-水、ガス、空気、低圧蒸気の配管。- |
| 製造工程 | シームレスのみ. | で利用可能シームレス（タイプS）または溶接（ERW/タイプE）. |
| 温度範囲 | までの温度で優れた性能を発揮427 度 (800 度 F). | 常温または中温での使用を目的としています。 |
| 主要な化学元素 | ケイ素(Si) 0.10%以上(必須要件)。 | シリコン (Si) 含有量の必須要件はありません。 |
| 製鋼工程 | キルド・スティール(完全脱酸鋼の義務化)。 | セミキルドまたはキルドスチールの可能性があります。- |
| 代表的な用途 | 製油所、石油化学プラント、発電所、高圧ボイラーの蒸気ライン。- | 配管、HVAC システム、構造コンポーネント、低圧ユーティリティ ライン。- |
ASTM A106 Gr.B 検査および試験
化学分析
主要な要素:C、Mn、P、S、およびシリコン (最小. 0.10%).
プロセス：でなければなりませんキルド・スティール;残留元素 (Cr、Cu、Mo、Ni、V) の組み合わせは次のとおりである必要があります。< 1.00%.
機械試験および性能試験
引張試験:分。抗張力415 MPa (60ksi);分。収率240MPa(35ksi).
曲げ試験 (NPS 2 以下):マンドレルの周りを 90 度曲げます。亀裂は許されません。
Flattening Test (>NPS 2):亀裂や内部欠陥を検出するための 2 段階圧縮。-
圧力および完全性テスト
静水圧試験:必須パイプの長さごとに(P=2St/D) により、漏れ防止性能を確保します。-
非破壊検査（NDT）:超音波 (UT) または渦電流 (ET) は、表面下の傷の検出に使用されます。
寸法および外観検査
許容差:壁の厚さ (WT) は以下を超えてはなりません12.5%以下公称。
ビジュアル：表面には有害な欠陥 (重ね合わせ、継ぎ目、亀裂) があってはなりません。 WT 制限内で軽い研削は許可されます。
オプションの補足テスト
特別サービス:粒度、硬度試験、またはネイス MR0175(HIC/SSC) 厳しいサービス環境向け。
Gnee製品証明書
A106 GRB セマレスパイプ工場
A106 GRB パイプ試験装置
グニーグループもNECC展示会に出展しました
Gnee顧客訪問
よくある質問
Q.A106グレードBシームレスパイプの厚さの範囲は何ですか?
A.A106 グレード B シームレス パイプの厚さの範囲は 3mm ～ 12mm です。
Q. 生産ライン内のすべての商品をどのようにチェックしていますか?
A：抜き取り検査と完成品検査を行っております。製品が次の生産工程に移る際に検査を行います。
Q. 製品をカスタマイズできますか?
A. もちろん可能です。お客様のサンプルまたは技術図面に従って製造できます。金型や治具の製作も承ります。
